软件教程

适用于「易点绘展厅触摸一体机」项目。本教程介绍如何在通用设置中建立串口 / TCP / UDP 三种全局通信方式，以及如何使用调试模式排查通信问题。

指令格式、字段说明与对接示例请参考《易点绘展厅中控通信协议》（V1.0）。

📌 一、通信方式总览

通信方式	角色	说明	配置位置
串口	中控 ↔ 一体机	RS232 串口线通信，支持 HEX 帧与 JSON 文本	中控设置 → 串口选择 / 波特率
TCP	客户端 / 服务端	网络连接，双向收发 JSON 指令	全局通信设置（TCP/UDP）
UDP	监听	无连接通信，接收广播/组播指令	全局通信设置（TCP/UDP）

⏰ 生效时机：以上所有配置均在预览项目或发布项目（项目窗口打开）时才会生效。修改配置后，需要重新预览或重新发布。

🔌 二、建立全局串口通信

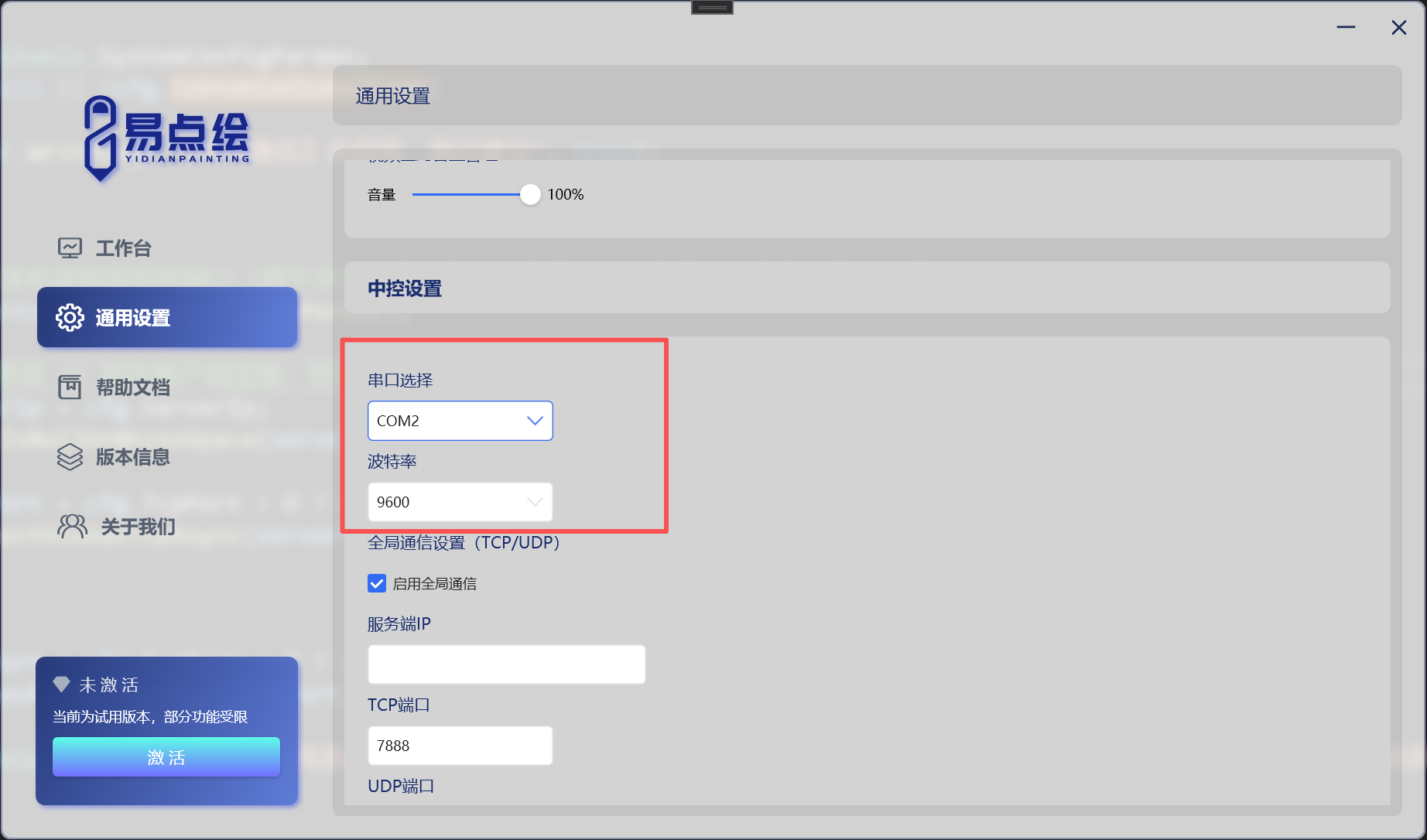

1. 打开设置 → 中控设置；
2. 在「串口选择」下拉框中选择实际串口号（如 COM3）；
3. 设置「波特率」（默认 115200，需与中控设备一致）；
4. 完成，重新预览/发布项目后生效。

💡 串口通信只要配置了串口号就会自动启动，不依赖「启用全局通信」开关。

🌐 三、建立全局 TCP/UDP 通信

3.1 配置项说明

配置项	是否必填	默认值	说明
启用全局通信	✅ 必填	关	总开关，勾选后才建立 TCP/UDP 通信
服务端IP	视角色而定	0	填写 → 本机作为客户端；留 "0" 或留空 → 本机作为服务端
TCP端口	✅ 必填	7888	客户端时=连接目标端口；服务端时=监听端口
UDP端口	视需要	9000	本机 UDP 监听端口（客户端与服务端模式都会监听）

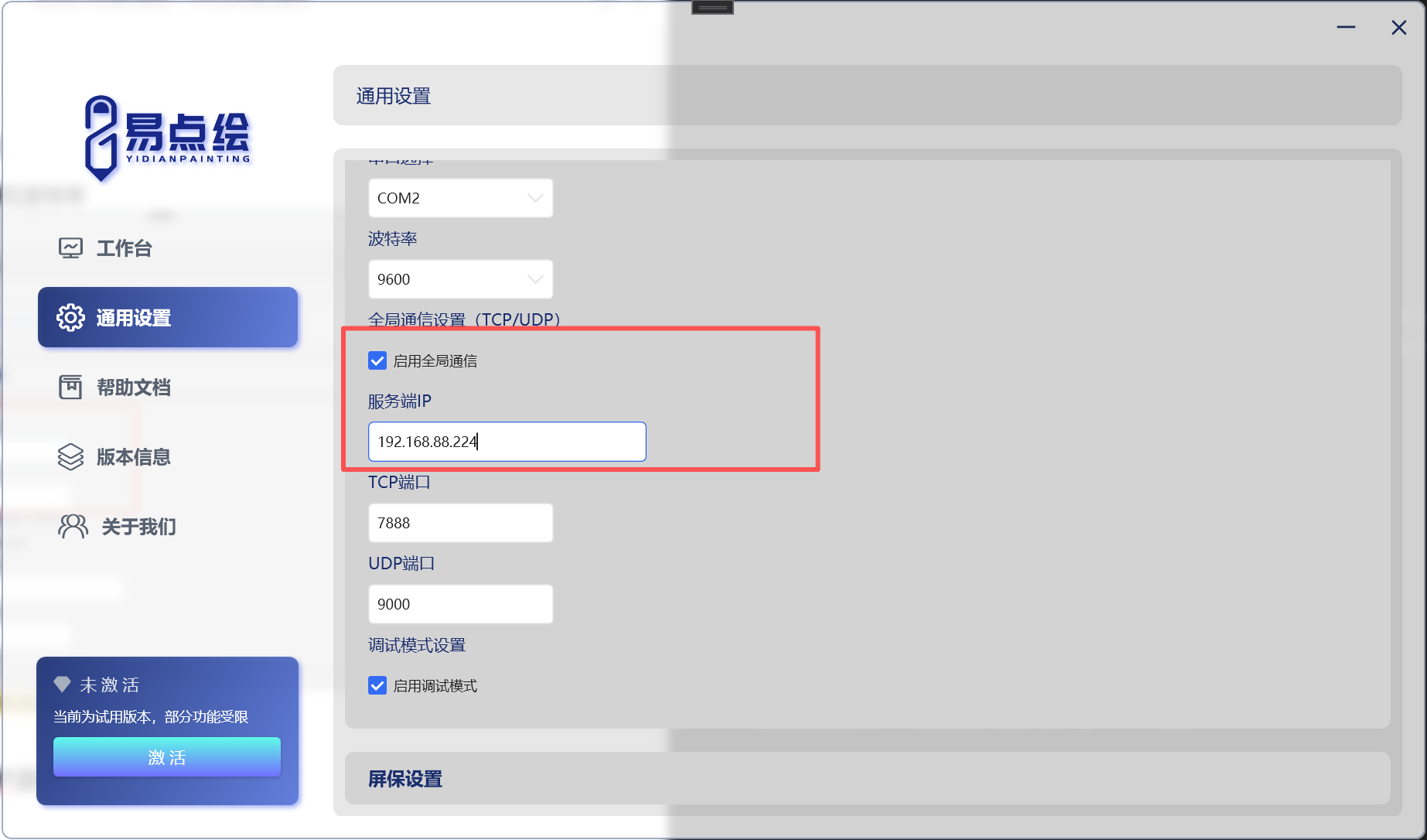

3.2 模式一：作为客户端连接服务端（一体机 ← 中控）

1. 勾选「启用全局通信」；
2. 填写「服务端IP」（中控端电脑 IP）；
3. 核对「TCP端口」为中控实际监听的端口（默认 7888，不一致时需同步修改）；
4. 完成，重新预览/发布项目后生效。

行为说明：

• 连接失败或中途断线时，客户端会自动每 5 秒重连，无需人工干预；
• 客户端模式下，本机仍会同时监听 UDP 端口（默认 9000），用于接收 UDP 广播/组播指令。

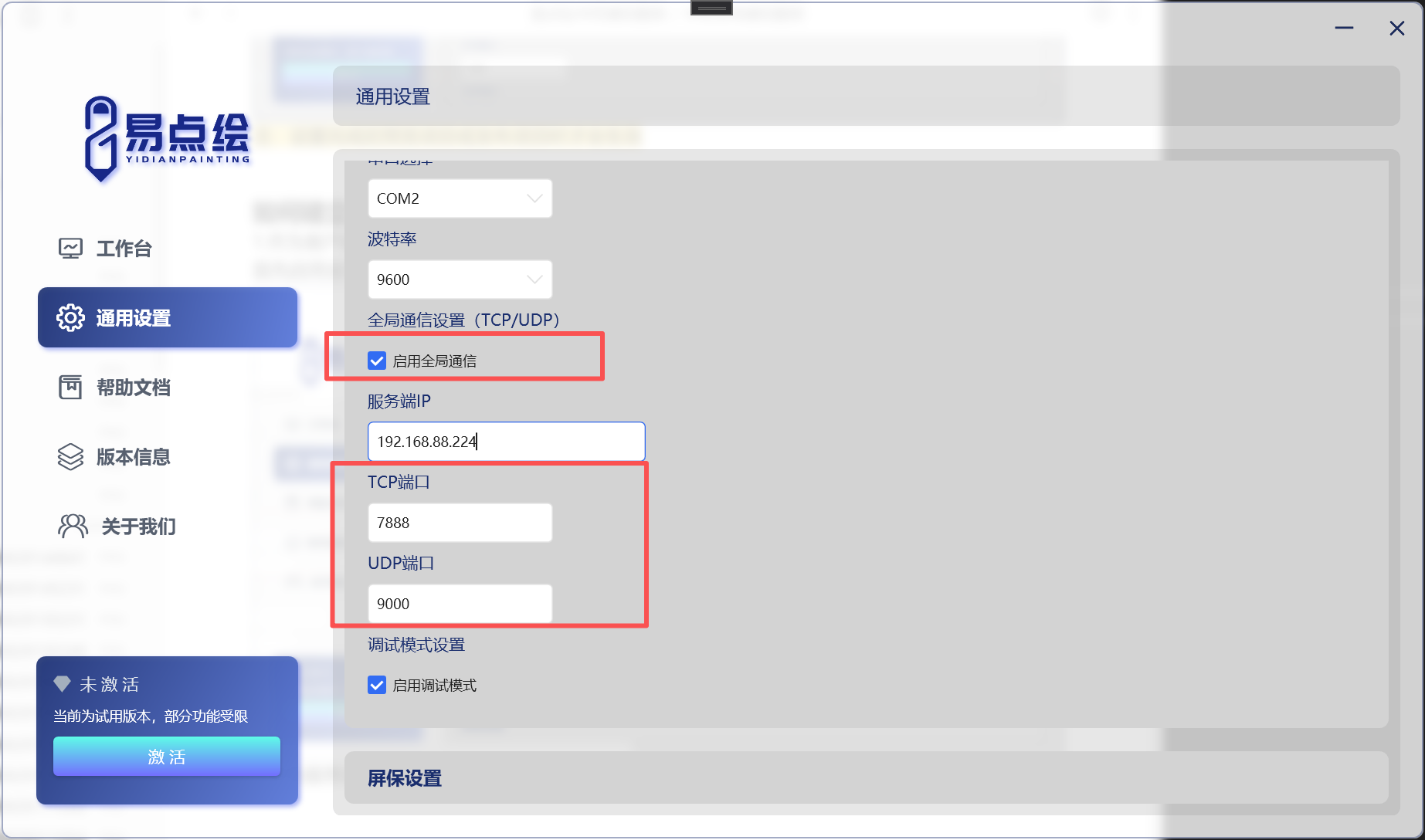

3.3 模式二：作为服务端监听客户端（一体机 ← 客户端连接）

1. 勾选「启用全局通信」；
2. 「服务端IP」保持 "0" 或留空（此时本机即为服务端）；
3. 设置「TCP端口」为监听端口（默认 7888）；
4. 设置「UDP端口」为监听端口（默认 9000）；
5. 完成，重新预览/发布项目后生效。

3.4 注意事项

• ⚠️ 端口冲突自动避让：当全局通信端口与「多屏互动」端口相同时，系统会自动**跳过全局通信的该端口监听（多屏优先）**并记录日志。若需要两者同时使用，请将端口错开（例如：全局 TCP 7888 / UDP 9000，多屏 TCP 7889 / UDP 9001）。
• ⚠️ 角色判定规则：服务端IP 只要非空且不是字符 "0"，即按客户端模式处理；反之按服务端模式处理。

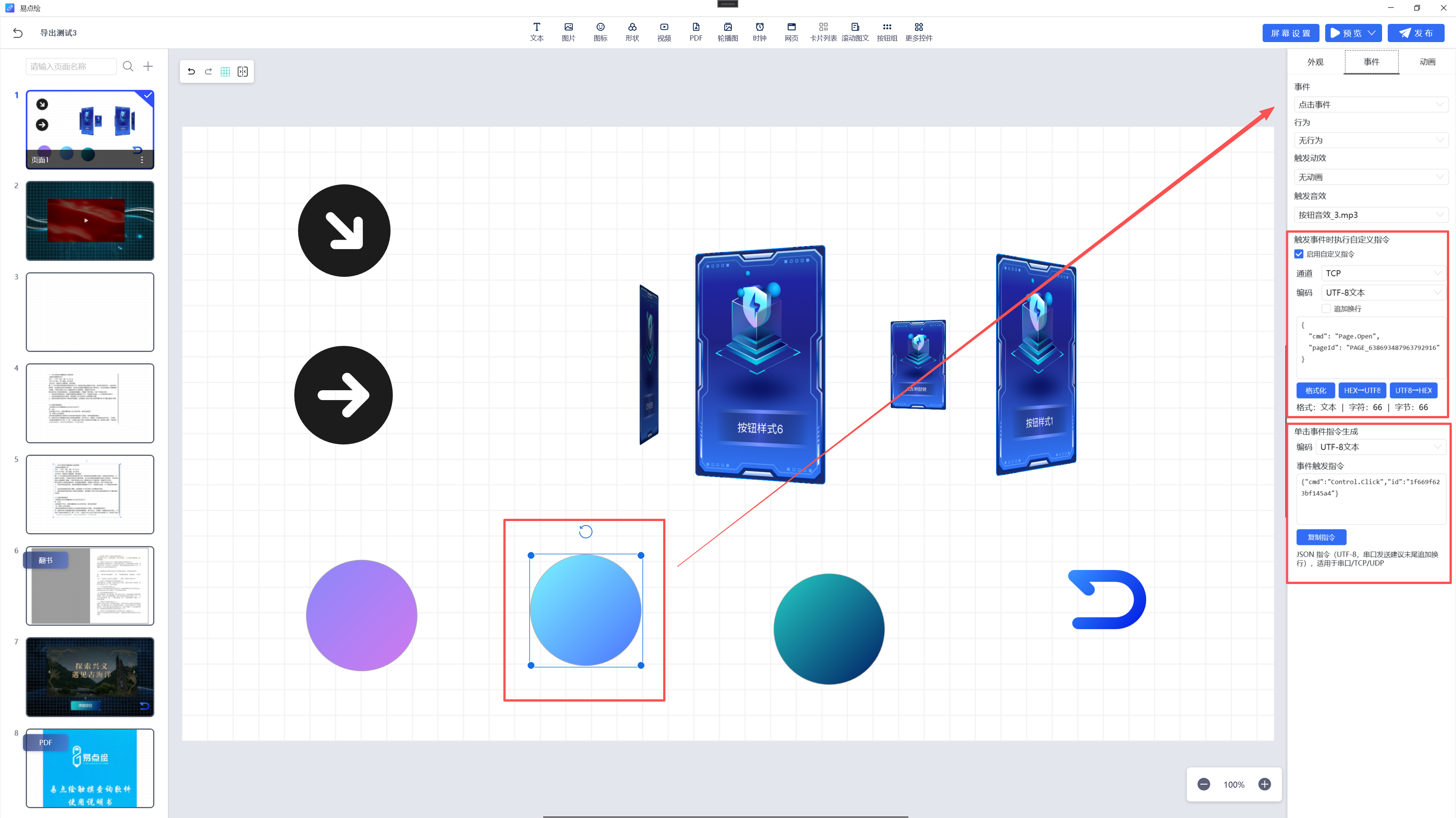

🎮 四、与控件相关事件的联动

支持两种联动方式：

1. 控件触发事件执行自定义指令：控件触发指定事件（如单击）时，可执行一条自定义通信指令（具体指令格式和内容请参考《易点绘展厅中控通信协议》）；
2. 为控件单击事件生成指令：自动为控件生成单击指令，供第三方（如中控系统）远程调用。

🐞 五、调试与通信监控

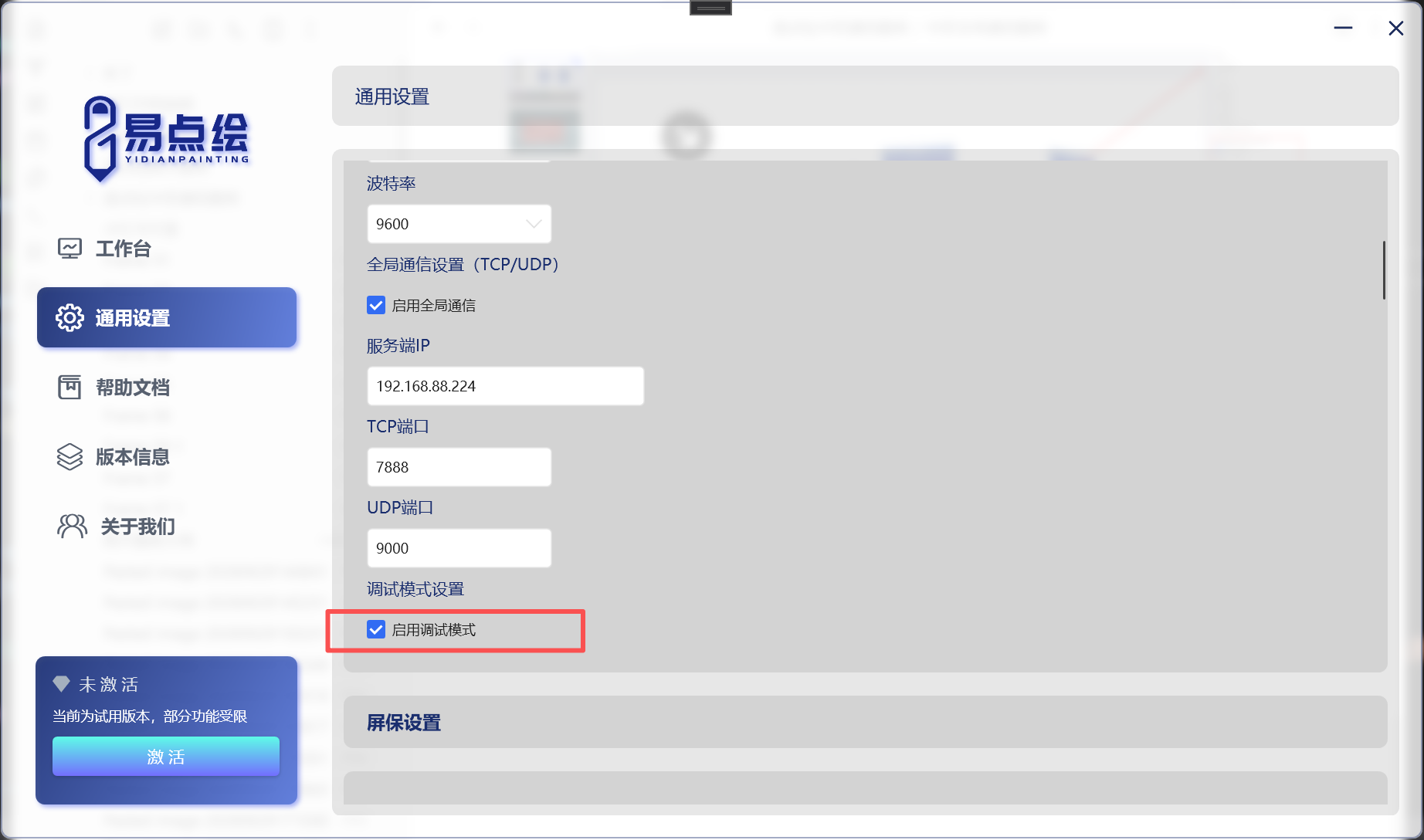

1. 在设置 → 调试模式设置 中勾选「启用调试模式」；

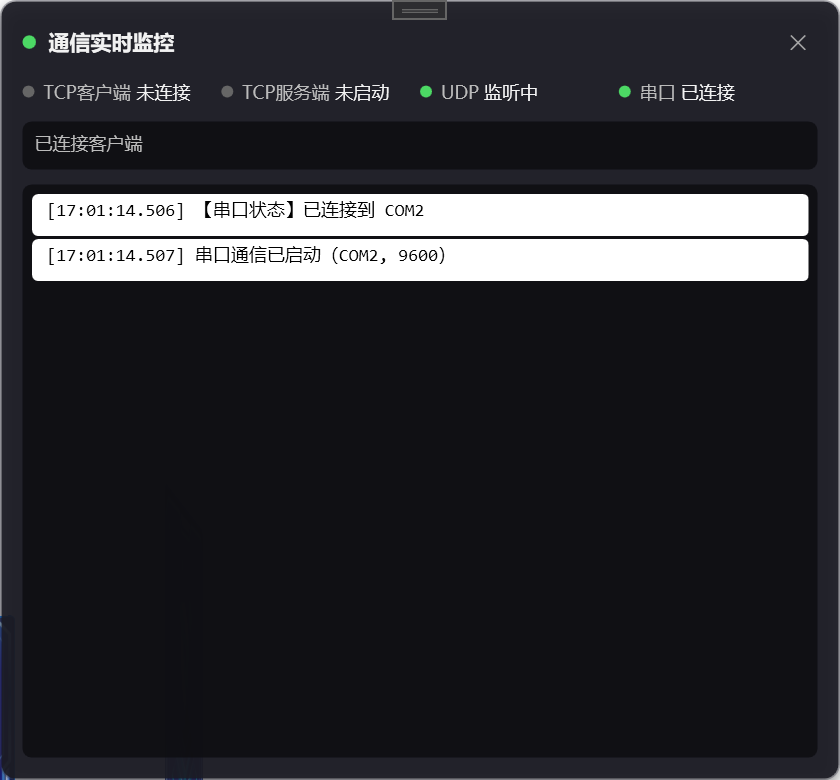

2. 预览项目或发布后，屏幕右上角会出现「通信实时监控」弹窗（置顶显示、可拖动、可手动关闭）；
3. 弹窗实时展示：
   • 📶 连接状态：TCP 客户端 / TCP 服务端 / UDP / 串口 四项状态（绿点=在线，灰点=离线），每秒刷新；
   • 👥 已连接客户端：服务端模式下，已接入的客户端 IP 列表（连接/断开实时增减）；
   • 📜 实时日志：收发指令、连接/断开、异常等信息实时滚动显示（长指令自动换行，最多保留 500 条）。

💡 调试模式仅控制监控弹窗的显示，不影响通信功能本身；正式交付时建议关闭。

❓ 六、常见问题（FAQ）

问题	排查建议
客户端连不上服务端	① 确认两端都勾选了「启用全局通信」；② 核对服务端 IP 与 TCP 端口是否一致；③ 勾选调试模式查看日志：正常应出现「TCP 连接成功」；若持续出现重连日志，说明服务端未在监听或网络不通
多屏互动连不上	检查全局通信端口是否与多屏互动端口冲突（冲突时全局会自动让位，可在调试日志中看到「端口冲突，跳过」记录）
串口无反应	① 确认串口号选择正确；② 波特率与中控设备一致；③ 检查串口线、驱动是否正常
如何确认通信正常	勾选调试模式，监控弹窗中对应通道显示绿点即在线，且日志区能看到实时的收发记录
